液压阀块的设计须知

阀块的设计须知

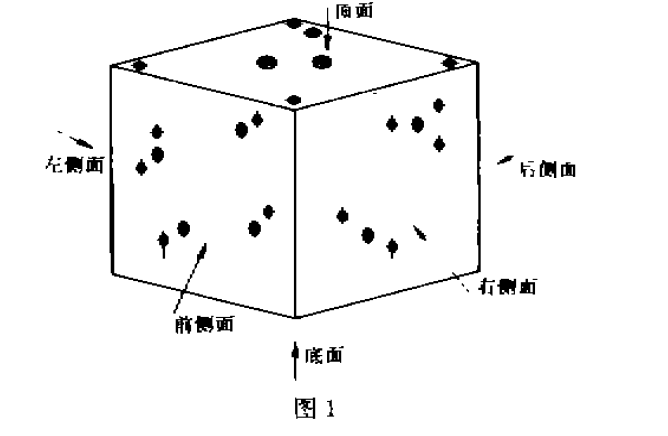

1.液压阀块共有六个表面（如图一），其各表面功用如下：

 1.1、顶面与底面

         阀块的顶面与底面为叠积接合面，表面布有公用压力油孔P、公用回油孔O、泄漏油孔L以及四个螺栓孔。

1.2、前面、后面和右侧面

 （1）右侧面：安装经常调节的元件，有压力控制阀类：如溢流阀、减压阀、减压阀等，流量控制阀类：如节流阀、调速阀等。

 （2）前侧面：安装方向阀类，如电磁换向阀以及单向阀等；当压力阀类和流量阀类在右侧面安装不下的时候，应安装在前侧面，以便调整。

 （3）后侧面：安装方向阀类等不调整的元件。

1.3、左侧面

        左侧面设有连接执行机构的输出油口，外侧压点及其他辅助油口，如蓄能器油孔、接备用压力继电器油孔等。

2.阀块的设计依据及注意事项

       阀块的油路应以液压系统原理图为依据。阀块图纸上应有相应的原理图，原理图除反映油路的连通性外，还要标出所有元件的规格型号、油口的名称及孔径，以便液压阀块的设计。

      设计阀块前首先要读通原理图，然后确定哪一部分油路可以集成。每个块体上包括的元件数量应该适中。

      设计阀块时，应使油路尽量简捷，同时要注意进、出油口的方向和位置。还要考虑到有垂直度或水平安装要求的元件，必须保证安装后符合要求。阀块要设置一定数量的测压点用于调试，对于大一点的阀块要设置起吊螺钉孔。
