YGC/YGD系列液压缸

用途与特征

YGC/YGD系列电液伺服液压缸为我公司吸收国外先进技术研制出的具有高科技含量的新型油缸,主要有两种:

1.带接近开关的液压缸:即在标准YGC/YGD系列液压缸前后盖内安装上电感式接近开关能在液压缸完全外伸或内缩时提供指示,该装置工作温度-35~+80℃,使用压力密封,作用在传感面上的动态压力可达30MPa,通过把接近开关装进缸头或缸盖,可消除与外部行程开关连带密封于缸体内,所以不容易损坏。我公司提供的电感式接近开关全部有德国工厂制造,通过UL及CE认证工作,并设计成能在强磁场(例:焊接设备和大电流电动机附近)及强振动(高达30g、200Hz的振动)环境下安全工作,因而被汽车工业及重载工业广泛采用。另外,接近开关还可以与编程控制器直接兼容。

2.带磁致伸缩直线位移传感器和伺服阀块的液压缸:GC系列液压缸所用磁致伸缩位移传感器是一种无机械接触并且么有位置限制的传感器,传感器工作压力可达35MPa。工作原理是磁场的相互影响,即通过接通磁场产生磁力应变脉冲,该应变脉冲通过波导管从测试点至传感头输入至传感器,该输送时间将持续不变并且不受温度影响,只于线圈位置成比例,那是确切实际的位置测量值,并随传感器转变成模拟量输出或模拟量输出成数字输出,由于探头装在缸头上并插上空心活塞杆,所以活塞杆强度需要影响,一般活塞杆直径需大于36mm。该位移传感器有四种不同的形式输出,产品全部选用美国进口产品。YGD系列液压缸(双伸出活塞杆油缸)不能安装位移传感器。
    该系列电液伺服油缸密封件全部采用Parker和merkel两家德国公司产品。在高速、需要极低摩擦和么有爬行的应用场合,用以精密控制加速度、速度和位置,采用低摩擦活塞杆密封装置和低摩擦活塞密封装置。低摩擦活塞密封装置不适用于把负载支承在固定位置的应用场合。
典型应用

1、由AZC-KP-AEZ执行器实现的快慢循环中的闭环控制:
    这种伺服执行器配有电阻式传感器(P)和不带传感器的双电磁铁比例阀(控制形式AEZ)。外部输入指令对应要求停止的位置,快一慢循环由集成式电子元件自动生成。
    需设定的参数:闭环位置增益Gp,位置P1、P2,快慢速度V1、V2,加速斜坡B1、B2,还可选择第三速度V3(更慢)以达到最大精度(行程的0.1%)。

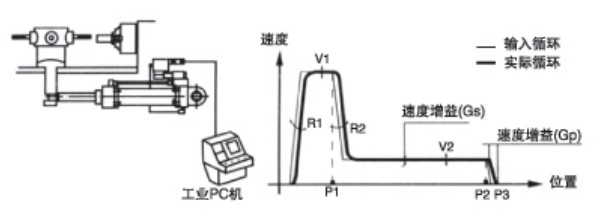

    2、由AZC-KF-TEZ执行器实现的机床进行给循环控制:
    这种伺服执行器配有模拟磁致式传感器(F)和配有带传感器的高性能单电磁铁比例阀(控制形式TEZ)。外部输入指令启动输入信号循环,速度循环和最终停止位置由集成式数字控制闭环控制。
需设定的参数:位置P1、P2、P3,闭环增益Gp、Gs,快慢速度V1、V2,加速斜坡R1、R2,还乐意选择第三速度V3(更慢)以达到最大精度(行程的0.1%)。

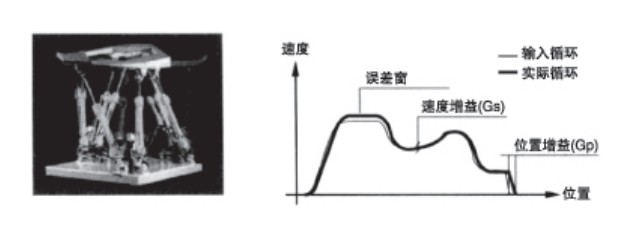

    3、AZC-CW-TEZ执行器实现的实时位置控制:
    这种伺服执行器配有SSI磁致式传感器(M)和配有带传感器的高性能单电磁铁比例阀(控制形式TEZ)。外部输入指令对应于实际要求位置,并由集成式数字控制器闭环控制。故这种运动能够根据合适的信号位置图实时调节。
需设定的参数:闭环位置增益Gp、Gs,错误显示报警E,最大精度是行程的0.01%。

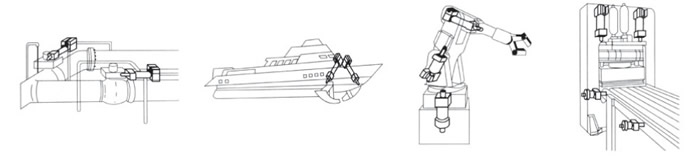

     4、AZC伺服缸为提高机器灵活性工作性能及降低总成本提供了更好的方案。下面是工业及行走机械方面的几个典型应用
